TAINS/G 移行体験記 ---農学研究科編---

農学研究科 ネットワーク管理室 齋藤信
農学研究科 土壌立地学分野 木村和彦

はじめに

　農学研究科では，2002年9月にTAINS/G に移行しました。本研究科のネットワーク構成は，1台のルータの下にサブネットが3つあるというシンプルなものでしたので，移行作業は簡単なものでした。本稿では，ネットワーク構成とTAINS/G への切替について述べたいと思います。

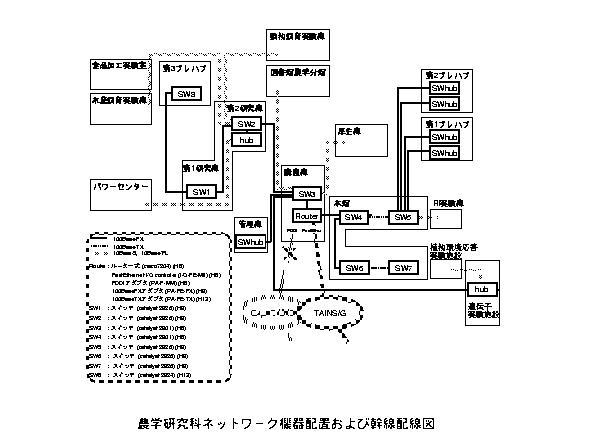

図1:農学研究科のネットワーク構成

SuperTAINS 時代の構成

　農学研究科では平成8, 9年度にSuperTAINS への移行を行い，その後に若干の拡張を行っています。ネットワーク構成は，図1に示したように，1台のルータ(cisco 7204)と8台のスイッチ(catalyst 2900 シリーズ)により，3つのサブネットagri, bios, biochem を構成するものです。なお，3つのサブネットは，それぞれウェブサーバと情報処理演習室，生物系の分野，および生物化学系の分野をカバーするものであり，VLANで構成してあります。各講座にはスイッチの2ポート程度を割り振ってあり，ハブやスイッチ等を介して機器を接続しています。また，重要な2台のメールサーバにはスイッチの1ポートをそれぞれ割り振りました。配線は，SuperTAINS 工事で配置された光ファイバーやUTPケーブルを主に利用し，一部にTAINS88 の光ファイバーと光リピーターを使用しています。なお，ルータのゲートウェイはFDDIとしました。
　ちなみに，2002年4月の段階で農学研究科内のFDDIループに収容してある機器は，このルータ，メールサーバ1台，その他図書館ネットの機器類でした。また，ATMにはATMルータしか接続されてませんでした。

移行後の構成

　TAINS/G への移行にあたっての基本的な考え方は以下のとおりです。 　以上の事情から，移行にはルータのゲートウェイをFDDIによるSuperTAINS から，FastEthernetによるTAINS/G へと変更することにしました。できればGigabitEthernetによる接続としたかったのですが，残念なことに使用しているルータは対応していませんでした。これに要した費用は，FastEthernetポートアダプタが1枚で約50万円，設置手数料，50cmのUTPケーブル代だけでした。物理的には，ルータのFastEthernetポートアダプタのポートとTAINS/G のIA装置のFastEthernetのポートをUTPケーブルで接続するというとても簡単なものです。

移行の実際

　SuperTAINS からTAINS/G への移行にあたって，あらかじめ「TAINS/G 接続申請」，「AppleTalkサブネットの接続」の2つの申請を行い，必要な情報を取得しておきました。また，（IA装置と接続するための）FastEthernetポートアダプタのルータへの増設も完了させておきました。
　移行実施日には，まず，増設したFastEthernetポートアダプタ側のIPアドレスを申請によりあらかじめ割当てられていたものに設定し，ルータのゲートウェイを従来のFDDI側からこちらのFastEthernet側に変更しました。（AppleTalkのIPトネリングもこれに合わせて変更しました。）次に，DNSサーバに関する設定やIPブロードキャスティングに関する設定など，FDDIループに依存しているところを修正しました。最後に，IA装置とこのルータのFastEthernetインターフェイスのポートとを接続して作業は完了しました。作業に要した時間はおおよそ30分程度でした。
　サーバやかなり以前に設置した機器でFDDIループに依存した設定が残ったままのものが幾つかあり，移行直後は小さな不具合が何件か生じました。しかし，いずれも致命的なものではなくすぐに解消できました。全体としては無事に移行できたのではないかと思います。

さようならSuperTAINS

　先に述べたように，FDDIループに接続した機器は，ルータの他，メールサーバ1台，図書館ネットの機器でした。SuperTAINS 廃止のためには，これらの機器も移行しなければなりません。
　メールサーバに関しては，FDDIのほかFastEthernetも装着していたため物理的には問題なく，ユーザーからのアクセスをFDDI側からFastEthernet側に切り替える旨アナウンスするだけで済みました。実は，ユーザーにはFastEthernet側へのアクセスを数年前から指示しており，その点でも混乱が少なくなったようです。
　図書館ネットの機器に関しては，もともとTAINSG への切替を予定していたとのことでした。そこで，できるだけ急ぐように図書館にお願いし，前倒しで切替をして頂いて，6月の段階で移行は完了しておりました。
　このようにしてSuperTAINS からTAINS/G へ完全に切り替える準備を整えて，SuperTAINS からTAINS/G に切り替えた後はSuperTAINS は電源を落としました。これで農学研究科のSuperTAINS は役割を終えました。さようなら，そしてありがとうSuperTAINS 。

おわりに

　農学研究科では，約1000台の端末がたった1台のルータを介してネットワークに接続されています。現在のところスループットの低下は無いようですが，オンラインジャーナルの利用や文書ファイルあるいは大容量のデータファイルをやり取りする機会が確実に増えつつあり，将来のトラフィック増加に対応してルータをより高速なものに更新するか，あるいは全く新しい構成（例えばLayer 3のスイッチの利用）を考える必要があると考えています。そのあたりの情報をTAINS ニュースに期待します。
