SuperTAINS News No.14 [Page.4]

パソコンを使った X 端末

総合情報システム運用センター陳国躍
`chen@cc.tohoku.ac.jp`
総合情報システム運用センター曽根秀昭
`sone@tains.tohoku.ac.jp`

1 はじめに

　本ニュースの前々号(12号) [1] では，Windows 95のパソコン(PC)でTeratermの Tek(Tektronix)端末エミュレーション機能を使い，これを図形端末としてワークステーション(WS) で処理した図形をネットワーク経由で表示する方法を紹介しました。しかし，この方法は，Tek端末機能による図形表示に限られ， Xウィンドウ対応アプリケーションを使ってパソコンの端末に表示することができません。それを可能にする手段として，パソコンをXウィンドウのディスプレイサーバとするソフトウェア(以下，Xサーバソフト)の利用があります。
　パソコンにXサーバソフトをインストールすることにより，TAINS を経由して UNIXワークステーションなどにあるXウィンドウ対応アプリケーションをパソコンの端末上で使用することができます。もちろん，パソコンの資産もそのまま使え，パソコンとUNIXワークステーションを複合的に活用することができます。
　今回，まず，市販のパソコン用Xサーバソフトのリストを紹介し，次に，フリーXサーバソフトの「MI/X」の使い方と性能について説明します。

2 Xサーバソフト

　Xサーバソフトは色々なメーカーから，各プラットフォーム別に製品が出ています。フリーソフトのものもあります。著者が調べた市販のもののリストを表1に示します。これらのほとんどはWindows 3.1，Windows 95/NTに対応したものですが，「eXodus」はMacintosh用もあります。

表 1: Xサーバソフトのリスト

━━━━━━━━━━┯━━━━━━━━━━━━━━━━━━━━━━━━━┯━━━━━━━━
名称とバージョン    ｜ 製品に関するウェブページの URL 　　　　　　　　　｜ 標準価格 (*1)
──────────┼─────────────────────────┼────────
ASTEC-X 1.31        ｜ http://www.astec.co.jp/ASTECX/astecx.html        ｜ 78,000円 (*2)
CentreNET X 2.1     ｜ http://www.allied-telesis.co.jp/products/        ｜ 43,000円
Exceed 5.13         ｜ http://www.net.macnica.co.jp/product/humming/    ｜ 78,000円
eXodus 5.6          ｜ http://www.dit.co.jp/catalog/exomac.html         ｜ 58,000円
PC-Xware 5.0        ｜ http://www.lantech.co.jp/products/pcx.htm        ｜ 43,000円
Reflection X        ｜ http://www.cybernet.co.jp/products/network/      ｜ 80,000円
XoftWare 5.0        ｜ http://www.netmanage.co.jp/products/xoft50.htm   ｜ 40,000円
XVision Eclipse 7.0 ｜ http://www.sco.co.jp/product/eclipse/eclipse.htm ｜ 78,000円
━━━━━━━━━━┷━━━━━━━━━━━━━━━━━━━━━━━━━┷━━━━━━━━

(*1) 1997年12月時点の1ライセンスの参考価格。マルチライセンスの価格が別に設定されているものもあります。

(*2) 個人向けは，39,000円です。

　表1にリストした市販のXサーバソフトのインストール，設定，及び基本的な使い方は，商品についてくるユーザマニュアルなどの資料を参考にすれば分かると思います。以下では，フリーのXサーバソフト「MI/X」について，入手，インストール，設定，使い方を簡単に説明します。

3 フリーのXサーバソフト「MI/X」

　「MI/X」は米国マイクロイメージ社(Microimages Inc.) [2] から提供されているXサーバソフトであり，大きな特徴として，無料であることが挙げられます。なお，Windows 95/NT，Macintosh用はありますが，Windows 3.1用はないようです。

3.1 入手方法

http://www.microimages.com/freestuf/mix/mix.htm から，

getme1st.exe    332 KB
file00001.bin  2248 KB

を適当なディレクトリにダウンロードして下さい。また，インストール方法，使い方などを知りたい場合は， mix_faq.txt (31 KB) というファイルもダウンロードして，読んでください。

3.2 インストールについて

　インストール方法は以下のとおりです。

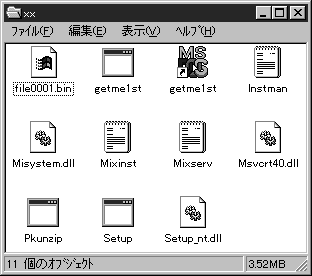

getme1st.exe をダブルクリックし実行させます。そうすると，自己解凍され，図1に示すようなフォルダが現れます。

図 1: getme1st.exe を実行後のフォルダの内容
このフォルダの中にsetup.exeというファイルが展開されるので，それを実行してください。

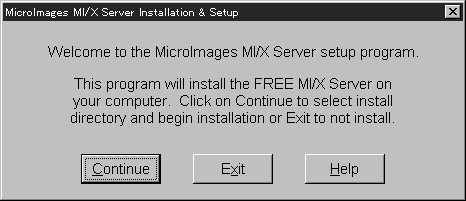

図2のようなセットアップ画面が表示されます。ここでは，[Continue]を選んでください。

図 2: セットアップ画面

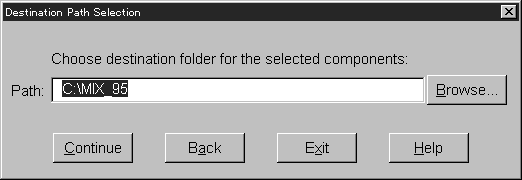

インストール先ディレクトリを選ぶ画面(図3)が表示されます。表示されているものでよければ，[Continue]を選んで下さい。

図 3:インストール先ディレクトリの確認画面

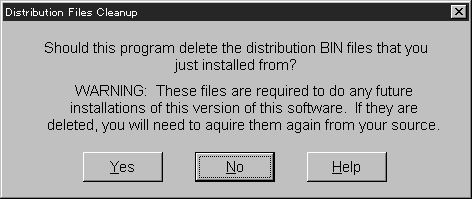

file0001.binを消すかと聞いてきますが(図4)，これは消しても構いません。消したい場合[Yes]を，残したい場合は，[No]を選んでください。

図 4: file0001.binを消すかどうかの確認画面

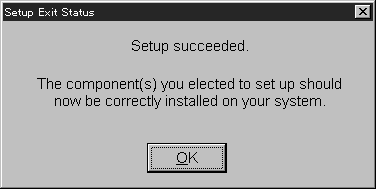

インストール完了の確認画面(図5)が表示されたら，[OK]で終了してください。

図 5: インストール完了の確認画面
スタートメニューのプログラムには起動アイコンMIXServer5.6が登録されます。 MI/Xをインストールしたディレクトリ(デフォルトならばMix_95)には Tntstartという起動アイコンが作成されて，プログラムやマニュアルも配置されているはずです。

図 6: 「MI/X」サーバの起動アイコン
以上の設定のままで，14ドットの漢字フォントを使えます。他に，使いたいフォントがあれば，追加することもできます。例えば，16ビットと24ビットのフォントの漢字も使いたい場合は，以下のようにします。
```
    jiskan16.pcf: 日本語フォント16ドット 627 KB
    jiskan24.pcf: 日本語フォント24ドット 842 KB

```
のフォントファイルを，Xサーバを導入している近くのワークステーションなどから入手して下さい。あるいは，

ftp://ftp.tohoku.ac.jp/mirror/mule/fonts/japanese/
http://www-rn.informatik.uni-bremen.de/home/X11R6/lib/fonts/misc/
からダウンロードしてください。次に，ダウンロードしたフォントファイル (jiskan16.pcfとjiskan24.pcf)を Mix_95\Bdf\Misc というディレクトリに移動します。また，Mix_95\Bdf\Misc\Fonts.dir というファイルをメモ帳で開き，以下の2行を追加して下さい。
```
    jiskan24.pcf  -jis-fixed-medium-r-normal--24-230-75-75-c-240-jisx0208.1983-0
    jiskan16.pcf  -jis-fixed-medium-r-normal--16-150-75-75-c-160-jisx0208.1983-0

```

3.3 使い方について

　「MI/X」サーバの特徴は，特別な設定がいらないことです。その代りに，使うときにルートウィンドウからXDMなどでワークステーションなどへ直接にアクセスすることはできず，起動は次のようにして行います。

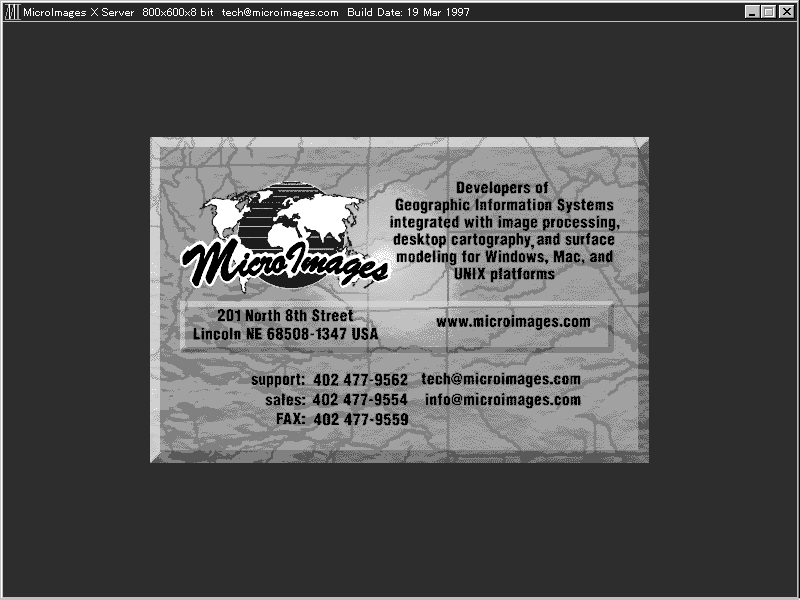

図6に示す起動アイコンをクリックして起動させると，図7 に示す画面が表示されます。

図 7: 「MI/X」サーバの起動直後の画面
図7のロゴはまん中をクリックすると消えます。残るのは，ルートウィンドウだけです。
この時点では，ルートウィンドウにアクセスできません。一度，ルートウィンドウのタイトルバーの右側にある (最小化ボタン) をクリックして，Xサーバのルートウィンドウを画面から消し，タスクバーに「MI/X」名のボタンが表示された状態にします。
この状態で，telnet あるいは teraterm などからリモートホストにアクセスしてください。アクセスしたら，setenv DISPLAY コマンドで， Xサーバを起動したPCを設定してください。
　例えば，自分のパソコンのIPアドレスが，130.34.xxx.yyy ならば
setenv DISPLAY 130.34.xxx.yyy:0.0
となります。
telnetあるいはteratermしている画面から，
kterm &
と入力してください。
タスクバーの「MI/X」のボタンをクリックすると，再び，「MI/X」サーバのウィンドウが表示され，その上にktermウィンドウが現れます。
この時点で，「CentreNET X」などのXサーバと同じように使えます。 ktermのウィンドウから別のXウィンドウアプリケーションを立ち上げることもできます。ktermを起動したtelnetあるいはteratermを終了しても， Xウィンドウや kterm は表示されたままです。
3 の時点で，「MI/X」サーバのルートウィンドウを最小化しなくても， Windows 95の「スタート」ボタンから， telnetあるいはteraterm などを起動して，4, 5と同じ操作を行っても結構です。

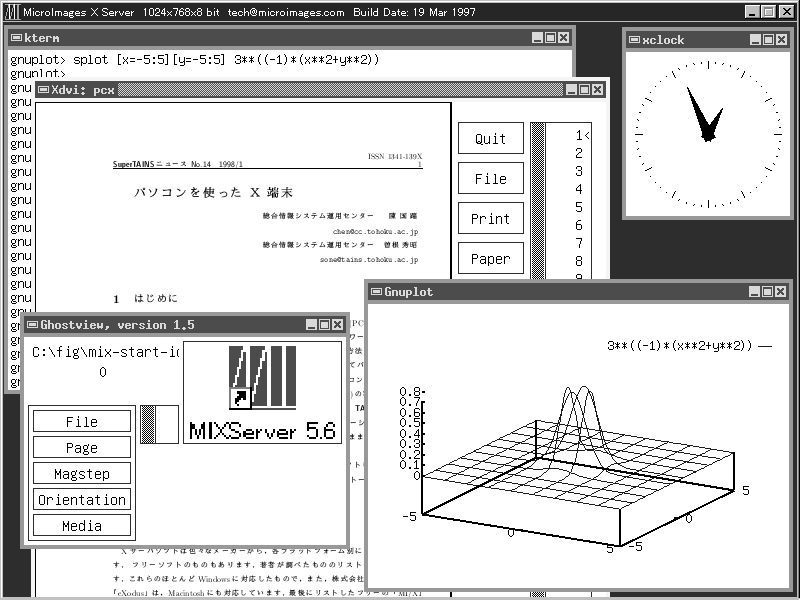

例として，「MI/X」サーバを用いて，大型計算機センターの汎用サーバにアクセスして，Xアプリケーションソフトを起動した画面を図8に示します。
Xサーバを終了させたい場合は，まず，Xアプリケーションを終了させてから，「MI/X」サーバのルートウィンドウのタイトルバーの右側にあるを選んで，[閉じる]で終了させます。

　以上，Windows 95用の「MI/X」サーバのインストール，使い方などについて解説しましたが，次は，「MI/X」サーバの性能について説明します。

図 8:「MI/X」サーバを用いたXアプリケーションの表示させる例

4 「MI/X」サーバの性能について

4.1 性能テストの結果

　「MI/X」サーバの性能を見るため，あるワークステーションをホストとして，表2に示すように，市販のXサーバも含めた3つの場合について，速度評価用ソフト x11perfとxengineを用いて，性能をテストしました。その結果を表3に示します。その結果を見ると，Xサーバごとに性能がかなり異なる項目があることが分かります。また，必ずしも「MI/X」サーバ(Case C)の性能が劣っているわけではなく，処理の種類によってはワークステーションのXサーバよりも優れていること (tiled rectangle)もありました。実際の使用上は，スピードについてはあまり差が感じられませんでした。

表 2: 性能評価環境

━━━━━━━━━┯━━━━━━━━━━┯━━━━━━━━┯━━━━━━━
                  ｜       Case A       ｜     Case B     ｜    Case C
────┬────┼──────────┼────────┼───────
        ｜X サーバ｜      X11R6         ｜CentreNET X  2.1｜   MI/X 5.6
        ├────┼──────────┼────────┴───────
        ｜  機種  ｜ ワークステーション ｜             パソコン
        ｜        ｜    SPARCstation    ｜             FMV S165
評価条件├────┼──────────┼────────────────
        ｜  CPU   ｜       70MHz        ｜          Pentium 166MHz
        ├────┼──────────┼────────────────
        ｜   OS   ｜    Solaris 2.5.1   ｜            Windows 95
        ├────┼──────────┼────────────────
        ｜ メモリ ｜      32 Mbyte      ｜             32 Mbyte
━━━━┷━━━━┷━━━━━━━━━━┷━━━━━━━━━━━━━━━━

表 3: x11perfとxengineの結果

━━━━━━━━━━━━━━━━━━━━━┯━━━━━┯━━━━━┯━━━━━
                                          ｜  Case A  ｜  Case B  ｜  Case C
──────┬──────────────┼─────┼─────┼─────
            ｜500-pixel line segmenr      ｜ 0.1058 ms｜ 0.1051 ms｜ 0.1102 ms
x11perf (*1)｜500--pixel solid circle     ｜ 4.6344 ms｜ 3.0033 ms｜35.6001 ms
            ｜500×500 216×208 rectangle ｜49.3372 ms｜ 4.1707 ms｜ 5.0449 ms
──────┴──────────────┼─────┼─────┼─────
xengine (*2)                              ｜   768 rpm｜  1033 rpm｜   947 rpm
━━━━━━━━━━━━━━━━━━━━━┷━━━━━┷━━━━━┷━━━━━

(*1) 数字が小さいほど高速
(*2) 数字が大きいほど高速

　電話回線経由のppp接続で TAINS に接続した場合にもXアプリケーションのソフトを利用できます。しかし，28,800 bps のモデムで接続した場合には kterm ウィンドウを開くのに数分もかかる上，文字入力に対する応答がtelnet あるいはteratermより遅いようです。特に，画像(写真やイラスト)を表示する場合は大変遅くなります。使うにあたっては，それなりの覚悟が必要のようです。

4.2 サポートされていない機能

　「MI/X」サーバは，以下のようなサポートされていない機能があります。

ワークステーションとの接続方法: 前章で述べたように，「MI/X」はルートウィンドウのみを提供して，間接的に接続する方法をとっています。 XDM，telnet，rloginなどにより直接接続する方法は一切提供されていません。
3ボタンマウスのエミュレーション: 多くのXアプリケーションは3ボタンマウスを使うため，中ボタンを必要とします。それに対して，パソコンのユーザは，2ボタンのマウスを使用しているのがほとんどです。市販されているほとんどのXサーバソフトには，「3ボタンマウスのエミュレーション」の機能があり，2ボタンのマウスでも，左右のボタンを同時にクリックしたときに中ボタンをクリックしたと認識されるようになっています。　「MI/X」は3ボタンマウスのエミュレーションはサポートしていないので， 3ボタンのマウスを使用する必要があります。どうしても，2ボタンのマウスのままで中ボタンの機能を使いたい場合は，
xmodmap -e "pointer = 1 3 2"
というコマンドを実行すれば，右ボタンの機能がなくなって，中ボタンとして使うことができます。
フォント機能: 前章に説明したように，bdfフォントだけでなく， pcfフォントも追加して使えます。ただし，他のサーバが揃えているフォントのデータを利用するためのフォント・サーバ機能はサポートされていません。
shape 機能: shape の機能をサポートしていないので，任意の形のウィンドウの表示はすべて四角のウィンドウになってしまいます(例:oclock)。

4.3 問題点

　多くのXアプリケーションでは，オプションを設定するときに，メニューを開き，マウスカーソルをその上で移動して，項目を選びます。「MI/X」の場合は，開いたメニュー上にマウスカーソルを移動すると，メニューの文字が消えてしまうことがあります。ただし，選んだ機能は正しく働きます。例えば，kterm のウィンドウ上で CTRLキーを押しながらマウスの左ボタンを押すと，図9に示す「Main Options」のメニューが開きます。マウスカーソルをその上に移動すると，図10に示すように，移動したところの文字が消えてしまいます。

図 9: kterm の「Main Options」メニュー

図 10: マウスカーソルを移動したところの文字が消えてしまったメニュー

　また，パソコンで，8ビット(256色)の色指定をした場合は，Xアプリケーションの表示に問題はないようです。しかし，16ビット，あるいは24ビットに設定すると，正しい色で表示できない場合があるようです。その原因や発生条件の詳細はわかりませんでした。

5 おわりに

　今回は，パソコン上でXウィンドウ対応アプリケーションの利用を可能にする Xサーバソフトを紹介し，また，フリーの「MI/X」サーバソフトの入手方法，インストール方法，使い方について説明しました。現在のバージョン5.6 では，上に述べたようにサポートされていない機能と問題点がありますが，Xサーバとしての最低限の機能は備えています。無料であることを考えあわせれば，試してみる価値はあると思います。

参考文献

[1] 陳国躍，曽根秀昭: ``パソコン端末を使った図形表示''， SuperTAINS ニュース，No. 12，pp. 32--38 (1997,7).
(http://www.tohoku.ac.jp/TAINS/news/st-news-12/3238.html)

[2] http://www.microimages.com/
