学内ローミングおよび国際ローミングに対応した
情報科学研究科・新無線LANシステムの構築について

東北大学サイバーサイエンスセンター/ 情報科学研究科　後藤英昭


1 はじめに

　2003 年のTAINS ニュースNo.30 [1]，および2005 年のTAINS ニュースNo.33 [2] において，情報科学研究科における無線LAN システムの運用について紹介しました。2008 年3 月の教育用計算機システムの更新に伴い，館内の無線LAN システムも一新されましたので，その概要を紹介します。

2 複数認証方式とローミングに対応する無線LANシステム

2.1 ユーザ認証方式の推移

　2003 年の初代システムでは，ユーザ認証の仕組みとしてSecure Shell 認証方式を採用しました[1]。当時は，無線LAN システムのユーザ認証機構として企業向けのものが幾つかある程度で，一般ユーザ向けの公衆無線LAN で利用できるような， 手頃 ( てごろ ) で安全なものはありませんでした。このような背景から，筆者らはSecure Shell 認証方式を開発し[3]，当時のシステムに応用しました。この方式は，これまでに他大学等でも利用実績があります。
　大学に無線LAN システムが普及するにつれて，大きな大学では特に，異なる部局にまたがる相互利用の必要性が認識されるようになりました。筆者らは学内における無線LAN ローミングを実現する方法として，VPN (Virtual Private Network) 技術を応用した「どこでもTAINS」方式を開発し，学内ネットワークTAINSで利用促進活動を行いました。情報科学研究科の無線LAN システムもこれに対応すべく，2005 年に機能拡張を行いました[2]。
　近年では，ホテルや空港，駅，カフェ，あるいは道路における公衆無線LAN サービスが普及し，ウェブ認証やIEEE802.1X 認証といった手法が広く使われるようになってきました。教育研究機関向けの国際的な無線LAN ローミング基盤も立ち上がり，欧州のTERENA で開発された「eduroam（エデュローム）」[4] というシステムに東北大学も2006 年に接続しました[5]。また，マルチSSID 対応の無線アクセスポイントの価格低下と普及により，複数認証方式の実現も容易になってきました。

2.2 サポートする認証方式

　新システムでは，無線アクセスポイントのマルチSSID 機能を利用して，次の三種類の認証方式を同時サポートすることにしました。
　情報科学研究科では，他の建物やキャンパスに居住する教員・学生が多いという事情により，ローミングへの対応が欠かせません。大は小を兼ねるという意味では「eduroam」だけでも十分に見えるのですが，利便性を考えると問題があります。「eduroam」ではIEEE802.1Xによる認証（以下1X 認証と呼ぶ）が標準ですが，1X 認証では端末にインストールするドライバ（サプリカントと呼ばれる）と無線LANドライバ，無線アクセスポイント，認証情報をやりとりするRADIUS サーバの間に不整合や不具合が根強く残っており，まだ安定しているとは言い難い状況です。端末を利用するサイトが変わると，ネットワーク接続の際に認証に失敗したり，しばしばトラブルに見舞われることが経験的に知られています。また，学内でローミングを実現するには，他部局でもRADIUS サーバが整備される必要があります。このため，長年の利用実績があり，安定した環境が提供できる「どこでもTAINS」を第一の認証方式として採用しました。
　「どこでもTAINS」方式では，端末側にPPTP やOpenVPN のVPN クライアントプログラムがあれば良く，特にPPTP 用のクライアントプログラムはMS-Windows XP/Vista，MacOS X，その他幾つかのPDA等に標準的に組み込まれています。利用者は事前に特殊なプログラムをインストールしておく必要がなく，この点でシステムの利便性は非常に高いと言えます。
　一方「どこでもTAINS」には，学外のローミングに対応できないという制約があります。訪問者のネットワーク利用の便宜をはかるために，国内でも新しい試みである「eduroam」にいち早く対応することにしました。また，情報科学研究科に無線LAN のアカウントを作成することで，研究科の教職員や学生が国内外のeduroam 加盟機関でネットワーク利用が可能になるというメリットも生じます。
　現在，「eduroam」には欧州で約30ヶ国，アジア太平洋地域ではオーストラリア，香港，台湾，日本，中国が加盟しており，他の一部の国でも導入準備中です。カナダでも幾つかの大学で利用が始まったようです。
　第三の方式の「ウェブ認証」は，他の二方式が利用できない場合の非常手段という位置付けで導入しています。この方式は，また，訪問者向けに一時的に無線LAN サービスを提供するのに便利でしょう。
　「ウェブ認証」は公衆無線LAN サービスなどでも一般的で，ウェブブラウザを開くだけでID/パスワードの入力画面が表示されるなど，利用者にとって 馴染 ( なじ ) みやすいものです。しかしながら，端末が偽のアクセスポイントを介して偽の認証ページに誘導されるなど，悪意のあるユーザにID/パスワードを盗まれる危険性が高いというセキュリティ上の問題があります。SSL 対応の認証ページを用いることで，若干のセキュリティ向上策にはなりますが，そもそも多くの利用者がブラウザのhttp とhttps の表示の差にあまり気を配らない現状では，偽のページに誘導されても気付きにくいと言えます。VPN 方式や1X 認証では，端末側の設定を一度正しく行っておけば，基本的にはユーザ認証時に偽のサーバに対してID/パスワードを通知してしまう可能性はほとんどありません。一方，「ウェブ認証」ではユーザ認証が行われるたびに，利用者の不注意によってID/パスワードを 漏洩 ( ろうえい ) する危険性が生じます。

2.3 システム構成

　無線LAN システムの構成図を図1 に示します。
　無線アクセスポイントは二種類あり，タイプAが14 台，タイプB が2 台の計16 台です。従来システムで講義室とリフレッシュスペースに設置されていたアクセスポイントを新製品に置き換えたのに加えて，要望の多かった会議室（ 一階）と一部の演習室に新規にアクセスポイントを設置しました。アクセスポイントの写真を図2, 3 に示します。すべてのアクセスポイントが11b/a/g の無線規格に対応しています。
　それぞれのアクセスポイントでは，マルチSSID の機能を有効にして，前述の三種類の認証方式に対応したSSID を付与しています。具体的には，タイプA のアクセスポイントにおいて，「どこでもTAINS」のSSID が

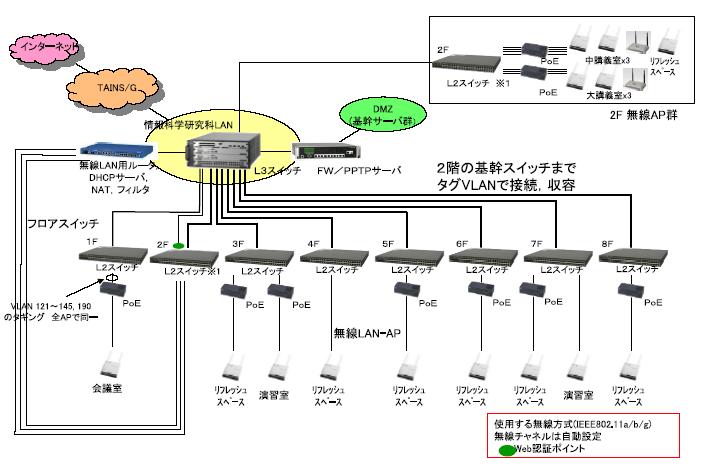

図1: 情報科学研究科無線LAN システム構成図（NEC ソフトウェア東北様より提供）

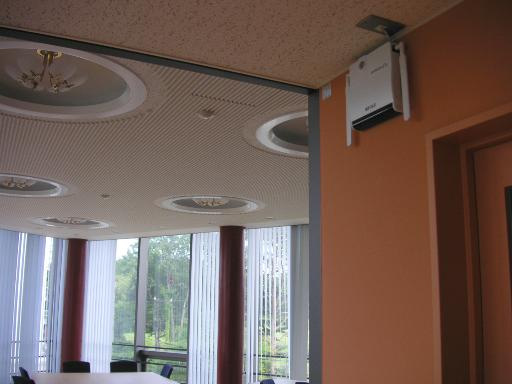

図2: リフレッシュスペースの無線AP

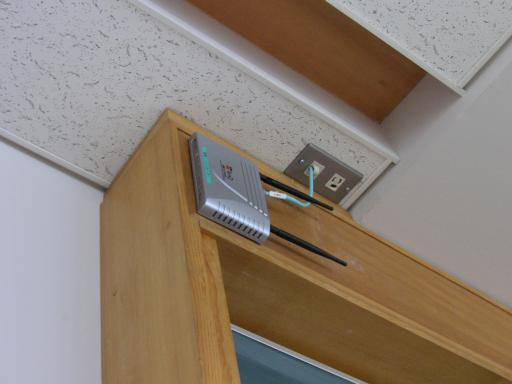

図3: 講義室の無線AP（タイプB）


“tains-xF”（x は階番号），「eduroam」が“eduroam”，「ウェブ認証」が“gsis” に設定されています。
　大変残念なことに，調達によって導入されたタイプA の機種では，製品の仕様によりSSID が一つしかブロードキャストできないことが判っています(*1)。SSID がブロードキャストされていない（ビーコンが出ていない）場合，利用者が事前にSSID を端末に登録しておかないとアクセスポイントに接続できず，無線LANのドライバによってはSSID が登録されていても接続できないという問題が生じることがあります。このため，企業での利用では大きな問題にならなくても，キャンパス無線LAN や公衆無線LAN では，SSID がブロードキャストされていないことは利便性の大幅な低下を招きます。また，当該モデルでは，二個目以降のSSID について暗号化を無効にできない，利用できる認証方式に制約があるなどの問題も知られています。
　そのため，やむを得ず，以下の方針でタイプA のアクセスポイントを運用することにしました。
　しかし，SSID が見えない状態で接続に失敗する端末が無視できないことから，需要が多い講義室については，タイプB のアクセスポイント（アライドテレシスAT-TQ2403）を別途導入・設置して，「eduroam」と「ウェブ認証」のSSID もブロードキャストできるようにしました。タイプA との混同を避けるために，SSIDはそれぞれ“eduroam2”，“gsis2” に設定されています。
　マルチSSID では，SSID ごとに異なるタグの付いたVLAN がアクセスポイントから出てきます。すなわち，タイプA では三種類のタグが付いたVLAN が一つのtagged port から出てきます。このタグ付きのネットワークを各フロアにあるスイッチに収容し，タグをばらさないで二階の基幹スイッチまで引いています。
　VLAN は二階のスイッチでタグを外され，それぞれの認証方式に対応したゲートウェイや認証スイッチに送られます。無線LAN 用ルータにおいて，「どこでもTAINS」や「eduroam」で必要なフィルタリングを施し，DHCP による端末へのアドレス付与や，アドレス変換(NAT) を行っています。「どこでもTAINS」のフィルタリングに関しては，文献[6] を参照して下さい。「eduroam」に関してはVPN-only ポリシを採用しており，主要なVPNプロトコルのみを通すようなフィルタが適用されています[5]。
　「ウェブ認証」の機能は，市販の認証機能付きのスイッチ（認証スイッチ）を用いて実現しています。少しでもセキュリティを高められるように，認証画面ではSSL を使うようになっています。スイッチには，国立情報学研究所と7 大学の情報基盤センター群によるUPKI 構築事業で提供されているサーバ電子証明書[7]を導入し，標準的なブラウザで警告が出ないようにしています。これにより，予めブラウザに証明書を登録する必要がなくなるとともに，初回のログインにおいて利用者が偽のサーバから偽の証明書を 掴 ( つか ) まされる危険性が低くなります。
　当システムには，「どこでもTAINS」や学外から使えるようなVPN (PPTP) サーバも含まれます。VP サーバ用のアカウントは，基幹サーバ群と連携するような構成になっています。「eduroam」と「ウェブ認証」で利用するRADIUS サーバも，アカウントを共用しています。すなわち，基幹サーバにアカウントを作成すれば，世界中のeduroam 対応サイトでネットワーク接続が可能になります。なお，UNIX 系のアカウントとRADIUS 用のアカウントの同期が難しいのと，システムとネットワークではログインのセキュリティレベルが大きく異なることに配慮して，無線LAN/VPN 用のアカウントはUNIX 系と別に作成するようになっています。

3 おわりに

　本稿では，学内の無線LAN ローミング「どこでもTAINS」および国際無線LAN ローミング基盤「eduroam」に対応した，情報科学研究科棟の新無線LAN システムを紹介しました。
　今回構築したシステムでは，館内ネットワークのスイッチのタグVLAN 機能を利用することによって，階をまたがる無線LAN 専用の線を省略し，導入コストが低くなっています。また，このネットワーク構成には，アクセスポイントのマルチSSID 機能を使っても，物理線をほとんど増やさずに済むという利点もあります。より大規模なシステムでは統合型の無線LAN 製品を利用すべきでしょうが，小規模なシステムでは本稿で紹介したような構成でも十分だろうと思います。
　これから無線LAN システムを整備する部局においては，ぜひローミング対応のシステムを構築することをお奨めします。

謝辞

　当無線LAN システムの構築にあたっては，以下の方々にご協力をいただきました。紙面を借りてお礼申し上げます。

　　NEC ソフトウェア東北株式会社第一ソリューション事業部　佐藤佳彦様
　　NEC ソフトウェア東北株式会社第一ソリューション事業部　高橋　昭様
　　NEC ソフトウェア東北株式会社第一ソリューション事業部　山本英樹様

参考文献

[1]後藤英昭, “情報科学研究科における無線LAN システムの運用について,” TAINS ニュース, No.30,pp.16-26, 2003. (http://www.tains.tohoku.ac.jp/news/news-30/1626.html)
[2]後藤英昭, “情報科学研究科における無線LAN システムの運用について(2) -「どこでもTAINS」への対応,” TAINS ニュース, No.33, pp.10-14, 2005. (http://www.tains.tohoku.ac.jp/news/news-33/1014.html)
[3]authipgate - Simple Authenticating Gateway for Linux. (http://freshmeat.net/projects/authipgate/)
[4]L. Florio and K. Wierenga, “Eduroam, providing mobility for roaming users,” Proc. 11th International Conference EUNIS2005, 2005.
[5]後藤英昭, “eduroam の構築と参加方法,” グリッド・UPKI 活用のためのCSI 講演会講演予稿集,pp.31-42, 2007.10.12.
[6]後藤英昭, 水木敬明, 曽根秀昭, “無線・有線LAN ローミングシステム「どこでもTAINS 2」,” TAINSニュース, No.35, pp.5-7, 2008. (http://www.tains.tohoku.ac.jp/news/news-35/0507.html)
[7]澤田勝己, 曽根秀昭, “東北大学におけるサーバ証明書発行の試行運用についての報告,” 大規模科学計算システム広報SENAC, Vol.41, No.1, pp.45-51, 2008. (http://www.cc.tohoku.ac.jp/refer/pdf data/v41-1p45-51.pdf)
(*1)今回，私は調達に関わっておらず，当該モデルの納入を回避することができませんでした。納入業者に非はありません。
